EMI吸収材

EMI吸収材料は、その表面に投影される電磁エネルギーを吸収または大幅に弱めることができる材料の一種です。

EMI吸収材料は、その表面に投影される電磁エネルギーを吸収または大幅に弱めることができる一種の材料であり、これにより電磁波の干渉を低減します。

EMI 吸収材料のほとんどは、その高い透過性を利用して入射電磁波のエネルギーを減衰し、周囲の敏感なコンポーネントを電磁干渉の影響から保護します。 電子機器では、主に高調波干渉を低減し、内部コンポーネントの安定性を高め、機器に対する複雑な電磁環境の影響を軽減するために使用されます。 EMI吸収材は主に携帯電話、コンピュータ、ワークステーションなどの電子機器、NFC(近距離無線通信)技術などに使用されています。

Konlida の EMI 吸収材は、広帯域の電磁波に対する高い吸収性を持ちながら、軽量、耐温度性、耐湿性、耐腐食性も備えています。

    おっと...!

    製品データなし。

    ホームページへ

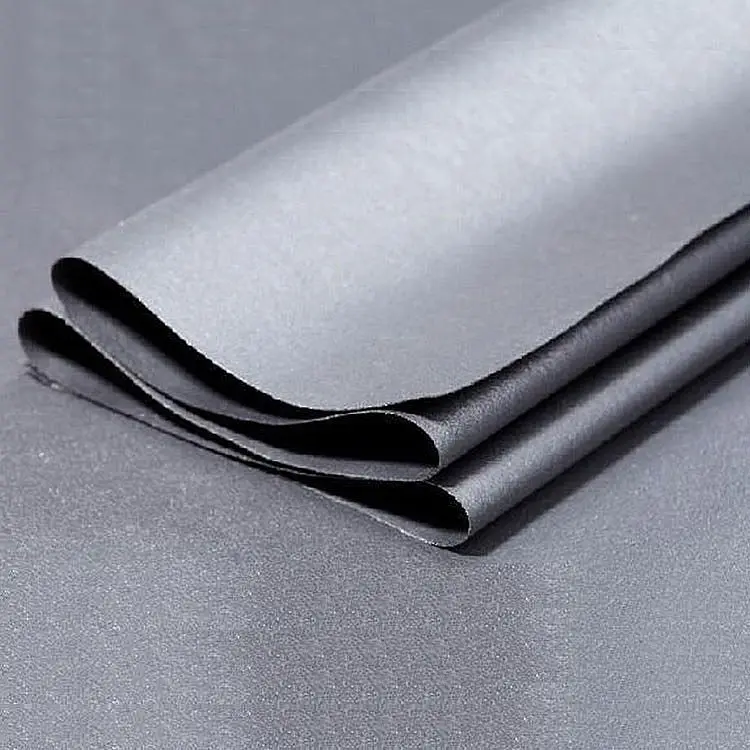

    EMI吸収材は、表面に放射される電磁波エネルギーを吸収できる軟磁性材です。

    EMI吸収材 3

    EMI吸収材 4


    吸収材の特徴
    幅広い耐電磁干渉周波数 (10 M ~ 6 GHz) 最大 50 μm の超薄型
    柔軟性に優れ、曲がりに強く、型抜きも容易
    低い熱抵抗、RoHS および HF 規格に準拠
    使用可能な厚さ: 50 µうーん、100 µ私も、 1500 µメートル、テ<1000µm、ロール、Tで作ることができます>1000µm、シートで作られます

    EMI吸収材 5


    モバイル決済用干渉吸収材
    この材料は、電磁放射の漏洩を吸収し、電磁干渉を除去するために電子機器に使用できます。 また、エンジニアリング用途では、広帯域での高い電磁波吸収に加えて、薄い材料に軽量で柔軟性があり、打ち抜き加工が容易であることが求められます。

    EMI吸収材 6


    EMI シールド用の吸収材は、設計エンジニアが EMI を効果的に低減する方法です。

    さまざまな干渉源に対して、システムの最高のシールド効果を確保するために、設置サイズとスペースの位置を考慮した後、最適な吸収材を選択する必要があります。 同時に、吸収材は高い透磁率を備えています。 磁場の方向を変え、磁力線を隔離し、磁気絶縁の機能を実現します。

    EMI吸収材 7
