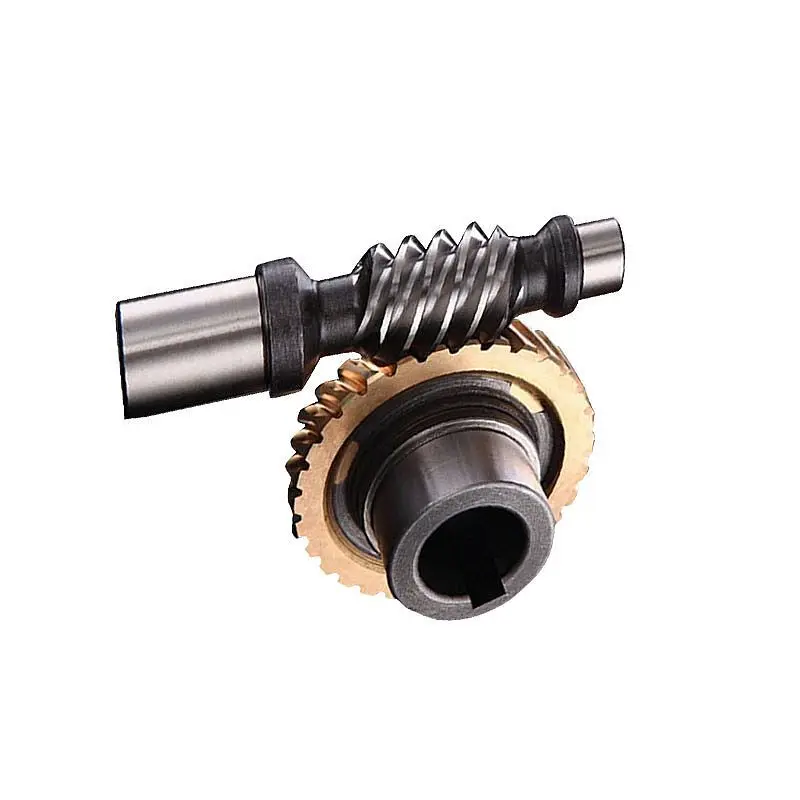

涡轮蜗轮
齿轮
蜗轮通常用于在两个交错轴之间传递运动和动力。 蜗轮和蜗杆相当于齿轮和
蜗轮通常用于在两个交错轴之间传递运动和动力。 蜗轮和蜗杆相当于它们中间平面的齿轮和齿条，蜗杆的形状类似于螺杆。
模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）和头部间隙系数（取0.2）。 模数m和压力角是指蜗杆轴向表面的模数和压力角，即蜗轮端面的模数和压力角，两者均为标准值；蜗杆直径系数q是蜗杆节圆直径与其模数m的比值。
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
请填写下面的表格以申请报价或请求有关我们的更多信息。请在您的留言中详细说明，我们会尽快回复您的回复。我们已准备好开始在新项目上工作，立即联系我们才能开始。
| 传动方式 | ZA型（阿基米德） | 传动方式 | ZA型 | ||
| 螺丝头对数 | Z1 | 1 | 蠕虫头MtNumber | 公吨 | 1 |
| 涡轮端模量 | M | 2.5 | 模数 | 公吨 | 2.5 |
| 导程角 | C | 2 51 43.2 | 导程角 | C | 3 ° 34'35 ° (3.5763 °) |
| 螺旋方向 | 右 | ||||
| 蜗杆轴向齿廓角 | A | 20° | 螺旋方向 | 正确的 | |
| 涡轮齿数 | Z2 | 35 | 螺杆轴向齿形角 | A | 20° |
| 中心距 | A | 68.75 ± 0.02 | 匹配涡轮齿数 | Z2 | 50 |
| 涡轮排量系数 | X2 | 0 | 中心距 | A | 82.5 ± 0.02 |
| 准确度等级 | 涡轮6e/GB10098 | 附件直径 | 达1 | ∅ 45 | |
| 成对蠕虫绘图编号 | GY455-5-32 | 分度圆直径 | d1 | （四） 40 | |
| 涡轮螺距累积公差 | Fp | 0.027 | 分度圆直径 | df1 | ∅ 34 |
| 螺距极限偏差 | FTP | ± 0.0085 | |||
产品关键词 : 涡轮蜗轮/蜗轮轴
材料： C45、40Cr、20CrMnTi、42CrMo、铜、不锈钢等 根据您的要求。
热处理： 渗碳、感应、火焰、渗氮
尺寸： 定制
特征：
- 高耐磨铜铸件
- 广泛应用于矿山设备、工程机械、冶金等高负荷大型机械。
- 严格的铸造加工控制，使公差小于0.003m。
- 使用寿命长，表面处理光滑。
- 传动比大，比十字轴斜齿轮机构更紧凑。
- 两轮啮合齿面呈线接触，承载能力比十字轴斜齿轮机构高。
- 蜗杆传动相当于螺杆传动，是多齿啮合传动，传动平稳，噪音低。
- 当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，该机构具有自锁性，可实现反向自锁。 只有蜗杆可以带动蜗轮，而不能带动蜗轮。 例如起重机械中使用的自锁蜗杆机构，其反向自锁性能可以起到安全保护的作用。
- 传动效率低、磨损严重、发热严重。 蜗轮啮合传动时，啮合轮齿之间的相对滑动速度较大，因此摩擦损失较大，效率较低。 往往采用较昂贵的材料，具有较好的减摩抗磨性能和良好的润滑装置，因此成本较高。
- 蜗杆的轴向力较大。
应用范围：
食品加工/污水处理厂/灌装机械/交通设备/电子/医疗器械/玻璃机械/飞机零部件/造船/电气/汽车/工业设备五金冲压五金配件。
![涡轮蜗轮 7]()
![涡轮蜗轮 8]()
定制加工涡轮蜗杆，具有旋转平稳的单端蜗杆轴、自锁、耐磨性强、速比范围大等特点。
联系康利达 获取图纸和报价 OEM定制加工齿轮 齿轮类型 动力传动齿轮 机械配件 齿轮 齿轮材质 钢铁塑料材质 体积小 重量轻 寿命长 齿轮模数 49种模数 0.1至45毫米 齿数从2至120齿 16年 CNC 经验 48000㎡工厂 7 产品加工工艺 4 质量控制 精度 ±0.002mm 经验丰富的团队 高精度低噪音 进口加工机 质检系统 10万级无尘车间 3 4 5轴设备 表面处理 Ra1.6 工艺高公差低磨损长寿命齿轮 小批量试单 15个工作日交货 1件快速打样OEM定制加工齿轮 运行稳定性 规格齐全
