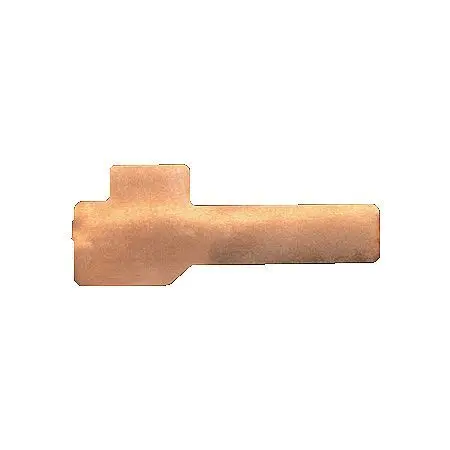

Piastra di immersione VC
Piastra di immersione VC, il nome completo è Piastra di immersione Vapor-Chamber. La piastra di immersione VC è un nuovo tipo di materiale conduttivo termico ad alta efficienza che utilizza il cambiamento di fase del mezzo di lavoro per trasferire rapidamente il calore.
Il rapido cambiamento di fase ha una grande efficienza di trasferimento del calore ed è diventata una tendenza utilizzare piastre di immersione in VC per risolvere il problema della dissipazione del calore. La piastra di immersione in VC ultrasottile può essere facilmente applicata ad ambienti ultrasottili. È fissato all'unità di riscaldamento con grasso termico per disperdere il calore in modo uniforme e quindi trasferirlo al backplane o ad altre aree di dissipazione del calore, riducendo così la temperatura di lavoro delle aree centrali.
Lo spessore della piastra di immersione in VC varia a seconda dell'applicazione. Lo spessore comune della piastra di immersione per i radiatori dei computer è di 3,5~4,2 mm, mentre lo spessore della piastra di immersione utilizzata per dispositivi elettronici ultrasottili come i telefoni cellulari è solo di circa 0,3 mm.
Caratteristiche:
1. Eccellenti prestazioni di uniformità della temperatura
2. Eccellente conduttività termica, la conduttività termica lungo la direzione di conduzione può raggiungere 5000~100.000 W/(m*K)
3. La piastra di immersione in VC ultrasottile può essere preparata per ambienti ultrasottili, la più sottile può raggiungere 0,25 mm
4. Eccellente efficacia di schermatura EMI
5. Soddisfa gli standard RoHS
Applicazioni:
Utilizzare per apparecchiature, campi di schermatura ESD, EMI, EMC
Telefono cellulare, PDA, Note-PC, fotocamera digitale
LCD, PDP, decoder
Condizioni di conservazione:
Migliori condizioni di conservazione: 23±2℃ 65± Ambiente interno con umidità relativa del 5%, 1 anno di garanzia di qualità dopo la produzione
Specifica:
| Prodotto | Conducibilità termica W(m*K) | Spessore | Temperatura di funzionamento | Restrizioni ambientali | difficoltà di elaborazione | ||||
| Lamiera di metallo | Rame rosso | Isotropismo | 401 | Minimo 0,03 mm | All’aumentare della temperatura la conducibilità termica prima aumenta e poi diminuisce | Alcuni metalli non sono resistenti all'ossidazione e alla corrosione | Basso | ||
| Ottone | 118 | ||||||||
| Alluminio | 218 | ||||||||
| Ferro | 42-90 | ||||||||
| Materiali a base di grafite | Grafite naturale | X-Y | 300-700 | X-Z | 15-20 | Minimo 0,03 mm | Con l’aumento della temperatura diminuisce la conduttività termica | Resistenza all'ossidazione | Basso |
| Grafite artificiale | 700-1600 | 15-20 | Minimo 0,017 mm | Media | |||||
| Pellicola di grafene | 15-20 | 15-20 | 0.35mm | Estremamente alto | |||||
| Tubo termico VC | Direzione di conduzione 5000-100,000 | 2-5 mm | 0-100 | Il rame rosso e l'ottone non sono resistenti all'ossidazione e alla corrosione, hanno una certa resistenza all'ossidazione dopo il trattamento superficiale | Alto | ||||
| Piastra di immersione VC |
(facilmente influenzato dalla capacità della camera di vapore, dal materiale metallico, dal grado di vuoto e dal processo di produzione)
(rispetto al tubo termico, la piastra di immersione in VC ha un'area di trasferimento del calore più ampia e migliori prestazioni di temperatura uniforme) | 3,5-4,2 mm (il tipo ultrasottile può raggiungere 0,3 mm, ma la conduttività termica diminuirà) | Alto | ||||||
