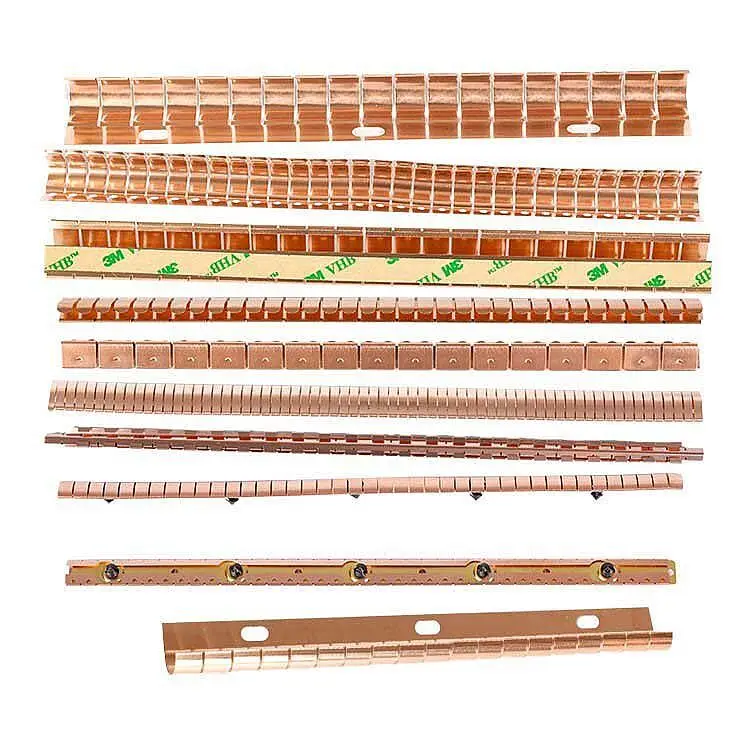

Beryllium-Kupfer-Schrapnell

Beryllium-Kupfer-Splitter haben einen hohen Entspannungswiderstand und eine ausgezeichnete Verschleißfestigkeit. Es ist außerdem brennbeständig und unempfindlich gegenüber Strahlung. Mit all diesen Vorteilen wird Konlida-Beryllium-Kupfer-Schrapnell zum idealen EMV-Abschirmmaterial für Computer- und Elektrodesigner.

Konlida verwendet Berylliumkupfermaterial: American Brushwellman importierte Berylliumkupfermaterial, das zu Materialien mit hohem Berylliumgehalt gehört (Berylliumgehalt: 1,8–2,0 %); Vor der Wärmebehandlung gibt es zwei Arten von Materialien: C17200-1/4H und C17200-1/2H, entsprechend der ursprünglichen Materialhärte: 110-180HV und 175-230HV. Bietet hauptsächlich zwei Auswahlmöglichkeiten für Stempelmaterialien. Nach der Wärmebehandlung liegt die Mindesthärte über 373HV. Zusammenfassend: Wählen Sie für den Endkunden 1/4H und 1/2H. Es hat keine Wirkung.

Feature

Nicht leitender, doppelseitiger, druckempfindlicher Acrylklebstoff vom Typ 3M 9469PC oder gleichwertig, 0,13 mm dick, klare Farbe. Temperaturbereich -40°C bis 121°C. Haltbarkeit 12 Monate.
Bei Raumtemperatur auf eine saubere, trockene Oberfläche auftragen. Eventuelle ölige Rückstände mit Reinigungsalkohol entfernen. Sobald die Dichtung angebracht ist, drücken Sie sie fest an, um eine gute Verbindung zu erzielen. Eine Neupositionierung der Dichtung kann die Wirksamkeit des Klebers beeinträchtigen oder den Streifen beschädigen. 50 % der Endfestigkeit werden nach 20 Minuten erreicht, 90 % nach 24 Stunden und 100 % nach 72 Stunden. Erhöhte Temperaturen können die endgültige Klebefestigkeit schneller erhöhen.
Das 3M-Klebeband ist feuchtigkeits-, lösungsmittel- und temperaturbeständig und entspricht den MIL-Standardspezifikationen.

Installationsmethode für Metall-Beryllium-Kupfer-Schrapnell

1. Schlitzmontage:

Schneiden Sie die Löcher und Schlitze aus, die für die Installation des Produkts auf der Platte erforderlich sind. Die Länge der Lochschlitze richtet sich nach der Länge des Produkts.

Nehmen Sie als Beispiel unseren MB-1116-01:


Plattenstärke: T=1,0 mm; der Lochabstand beträgt etwa: 6,6 mm; MB-1721-01 entspricht der Plattendicke T=1,50MM;
Andere: MB-1216-01, MB-1136-01, MB-1711-01 usw. kann auch ähnliche Installationsmethoden verwenden;

2. Klebeband: Diese Methode hat eine gute Wirkung und erfordert einen gewissen Druck.
Es ist eine ideale Wahl für Metallgehäuse und Abschirmstreifen für elektronische Gehäuse. am häufigsten verwendet: MB-1550-01/1551-01; MB-1500/520/521/540 /541-01 usw.; Unser Unternehmen verwendet hauptsächlich 9469-Bänder der 3M Company, leitfähiges Band: 3M9703 usw.;

3. Andere Installationsmethoden: wie Nieten, Löten, Klemmen usw.;

4. Nietfester Typ;

5. Schweißmethode;

6. Lötmethode;

Anwendung

Berylliumkupfer hat ein breites Anwendungsspektrum, z. B. zur Abschirmung von Räumen, Gehäusetüren, Abdeckplatten, Leiterplatteneinsätzen und zur Abschirmung integrierter Schaltkreise usw.

Vorteile von Beryllium-Kupfer-Schrapnell

• Geringe Kompressionskraft
• Kupferlegierung mit höchster Festigkeit und hoher Zyklenlebensdauer
• Maximale Federeigenschaften
• Hervorragende Leitfähigkeit
• Entspricht großen Lückenvariationen
• Dimensionsstabilität
• Hervorragend geeignet für bidirektionale Anwendungen
• Große Temperaturschwankung und nicht magnetisch
• Widerstand gegen Stressentspannung
• Einfache Installation
• Nicht brennbar
• Einfach zu plattieren
• Vielfältige Montagemöglichkeiten, Größen und Konfigurationen
• RoHS-konform
